ارتباط با PLC های امرن

پی ال سی های امرن به دو دسته کلی تقسیم بندی می شوند:
• کامپکت
• ماژولار
البته یک بخش هم برمیگرده به پی ال سی های قدیمی.
برای ارتباط با پی ال سی جهت دانلود برنامه از لپ تاپ به PLC روش های مختلفی وجود داره که با توجه به مدل plc باید مورد استفاده قرار گیرد.

مدل CJ1M

سری ۱ این PLC دارای ۲ پورت است. پورت اصلی برای پروگرام PERIPERAL است.
یعنی با داشتن کابل USB-CN226 می توان برنامه را در پی ال سی دانلود کرد.

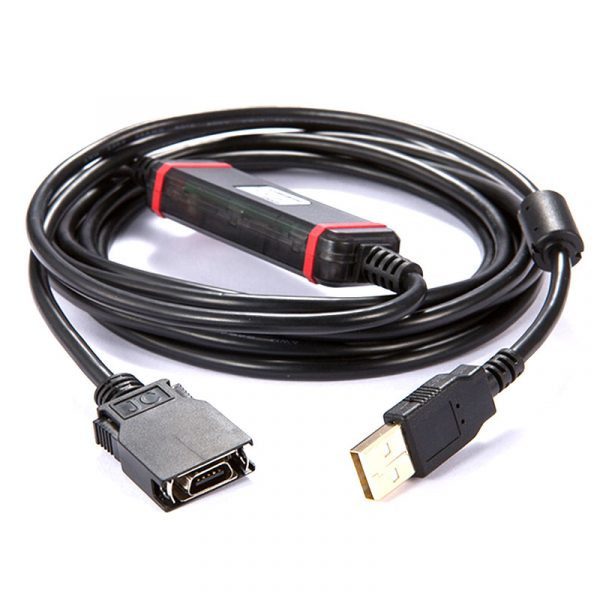

کابل USB-CN226 را مشاهده می کنید

راه بعدی برای اتصال به CJ1M استفاده از پورت RS-232 است.
از این طریق هم می توان برنامه را در پی ال سی دانلود کرد ولی به نکات زیر باید توجه شود :
1. مبدل USB به ۲۳۲
2. ساخت کابل مخصوص

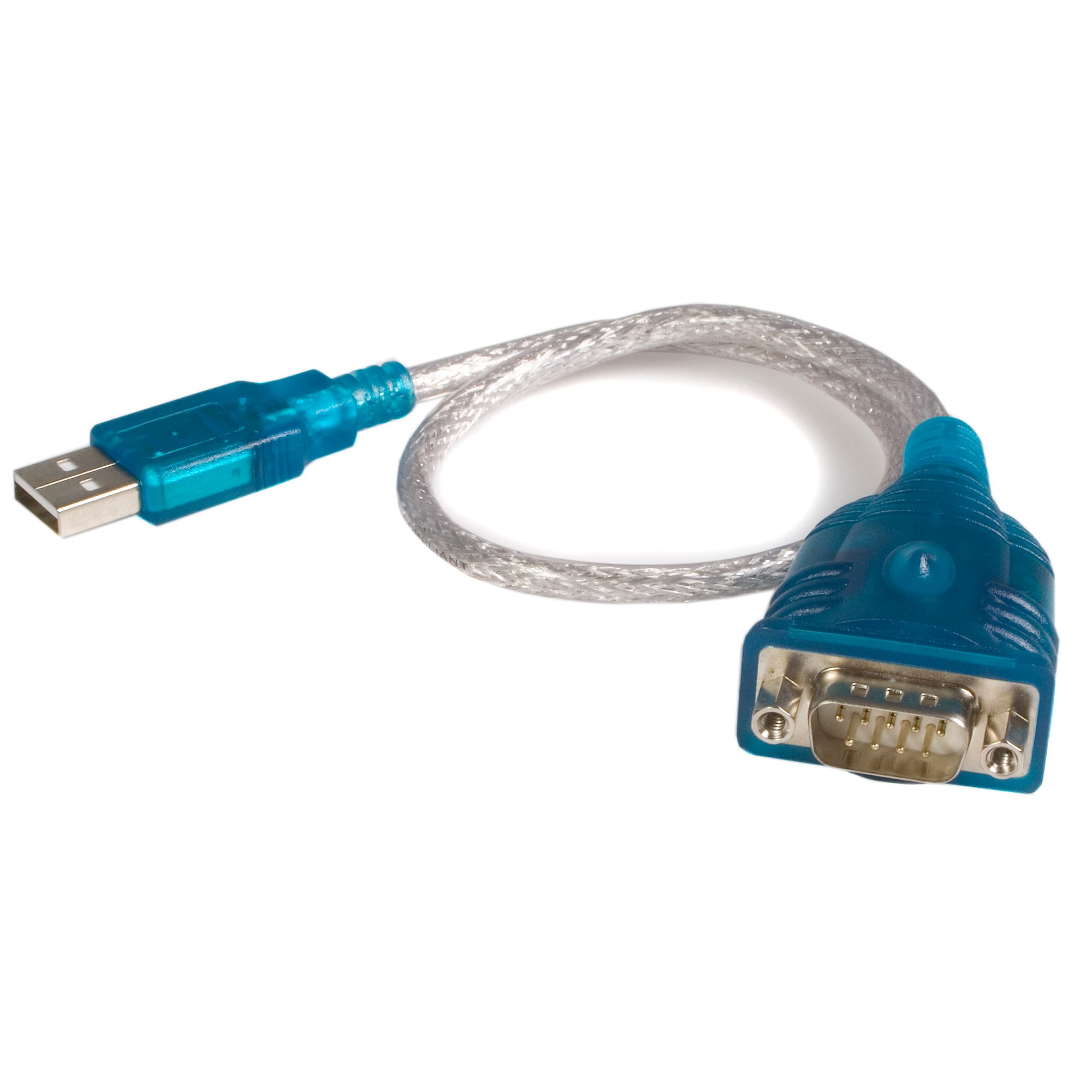

طبق تصویر زیر نیاز به یک مبدل سریال است

برای ساخت کابل نیاز به ۲ عدد سوکت ۹-PIN است. یک برای سمت پی ال سی ، یکی برای اتصال به مبدل.
نقشه ساخت کابل به این صورت است:
سمت PLC سمت RS-232
2 —————————————————–۲
3——————————————————۳
5—————————————————— ۹
— ۴
— ۵
توجه شود سوکت سمت PLC پایه های ۴ و ۵ باید جامپ شوند.

مدل CJ2M

امروز پی ال سی های نسل جدید، راه های ارتباطی ساده تری دارند.

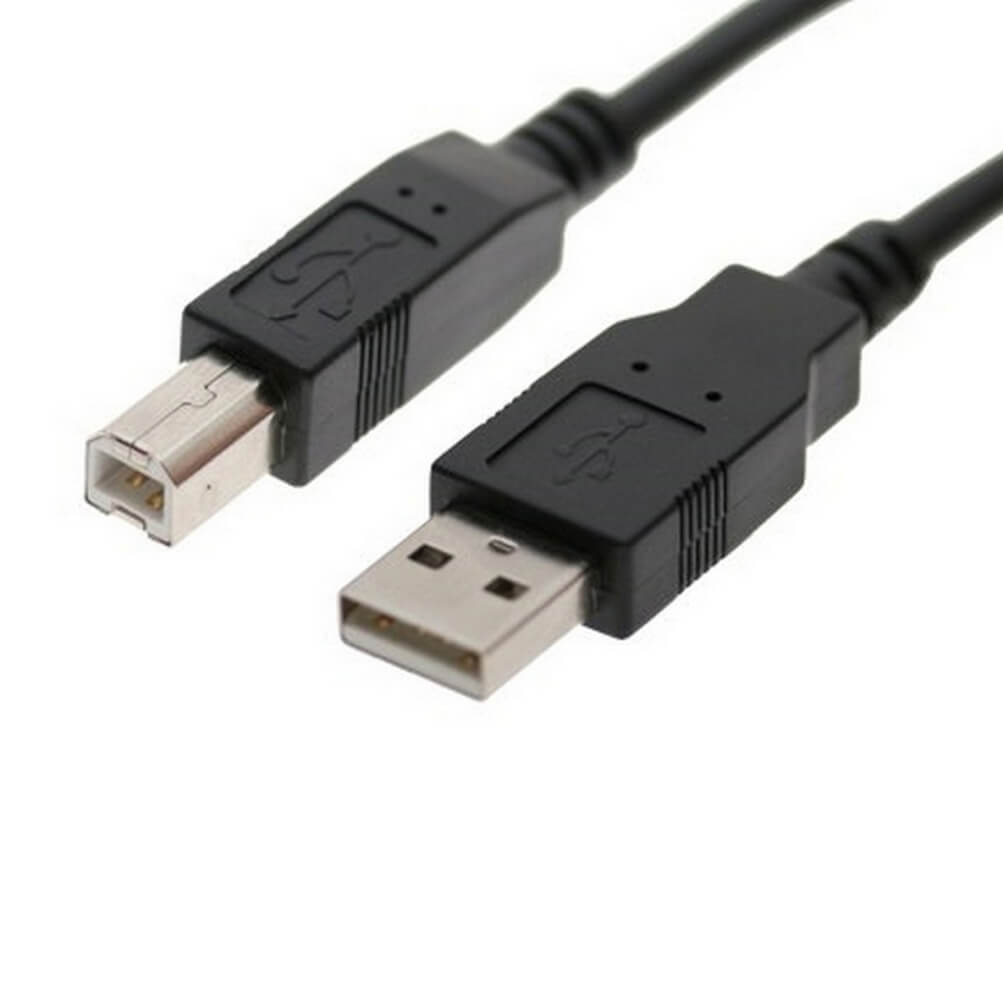

پی ال سی ماژولار امرن مدل CJ2M با توجه به این که نسل جدیدتری است، برای پروگرام از سوکت
USB-PRINTER استفاده کرده است. کابل این سوکت همه جا در دسترس است و به راحتی می توان
برنامه را داخل پی ال سی دانلود کرد.
در این مدل می توان از روش RS-232 هم استفاده کرد.

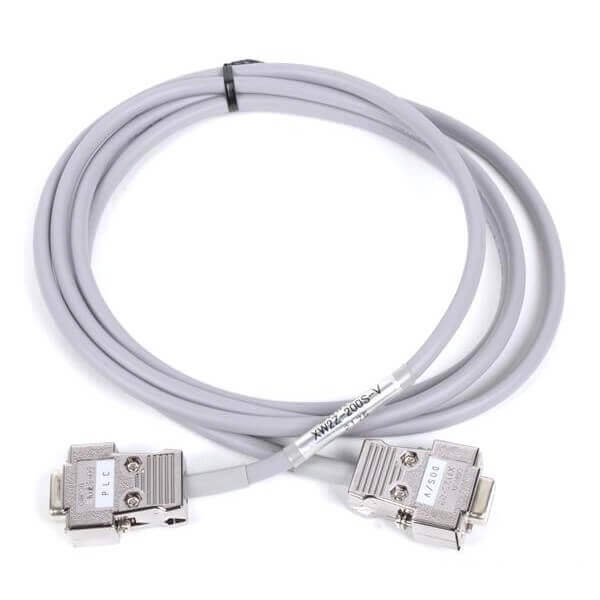

کد مربوط به کابل rs-232 برای اتصال PLC به HMI یا PC

XW2Z-200S-V
