تجهیزات اتوماسیون صنعتی
تجهیزات اتوماسیون صنعتی | خرید و قیمت تجهیزات اتوماسیون صنعتی
در صنایع امروزی، افزایش سرعت تولید، کاهش خطا، کنترل دقیق فرآیندها و استفاده بهینه از منابع بدون بهرهگیری از سیستمهای اتوماسیون صنعتی دشوار است. تجهیزات اتوماسیون صنعتی به مجموعهای از تجهیزات الکتریکی، الکترونیکی، کنترلی و ارتباطی گفته میشود که برای کنترل، پایش، اندازهگیری و مدیریت فرآیندهای صنعتی مورد استفاده قرار میگیرند.
از PLC و HMI گرفته تا اینورتر، سنسور، منبع تغذیه، تجهیزات شبکه صنعتی، رله، کنترلر، ماژولهای ورودی و خروجی و تجهیزات حفاظتی، هر یک از این تجهیزات بخش مشخصی از یک سیستم اتوماسیون را تشکیل میدهند.
انتخاب صحیح تجهیزات اتوماسیون صنعتی اهمیت بسیار زیادی دارد؛ زیرا کوچکترین اشتباه در انتخاب یک تجهیز میتواند روی عملکرد کل سیستم، پایداری خط تولید و هزینههای نگهداری تأثیر بگذارد.
در پایکار بنیان میتوانید مجموعهای از تجهیزات و راهکارهای مورد نیاز برای سیستمهای اتوماسیون صنعتی را بررسی کرده و متناسب با نیاز پروژه، محصول مناسب را انتخاب کنید.
اتوماسیون صنعتی چیست؟
اتوماسیون صنعتی به استفاده از تجهیزات کنترلی، نرمافزارها و سیستمهای الکتریکی و الکترونیکی برای کنترل و مدیریت فرآیندهای صنعتی گفته میشود.
در یک سیستم اتوماسیون، اطلاعات از طریق سنسورها و تجهیزات اندازهگیری دریافت شده و به کنترلر منتقل میشود. کنترلر پس از پردازش اطلاعات، فرمان مناسب را به تجهیزات خروجی و عملگرها ارسال میکند.
بهصورت ساده میتوان ساختار یک سیستم اتوماسیون را اینگونه نمایش داد:
سنسورها → ورودیها → PLC/کنترلر → خروجیها → عملگرها
در کنار این ساختار، تجهیزات دیگری مانند HMI، شبکه صنعتی، منبع تغذیه، اینورتر، تجهیزات حفاظتی و تجهیزات ارتباطی نیز میتوانند در سیستم حضور داشته باشند.
هدف از استفاده از این تجهیزات، ایجاد سیستمی دقیق، قابل کنترل و پایدار برای مدیریت فرآیندهای صنعتی است.

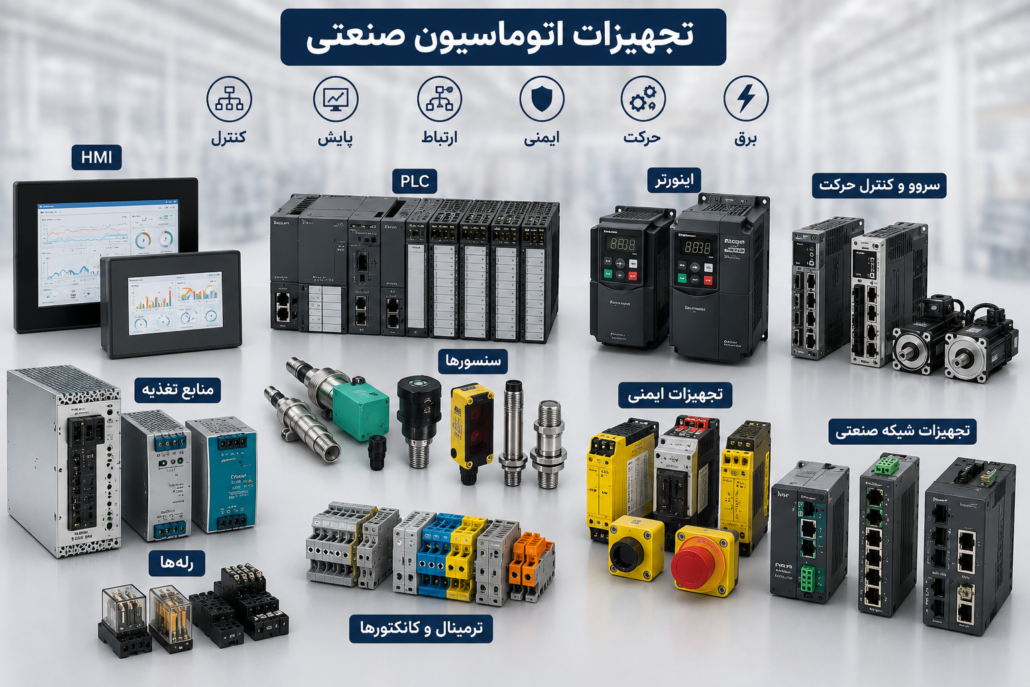

تجهیزات اتوماسیون صنعتی شامل چه محصولاتی میشود؟
تجهیزات اتوماسیون صنعتی طیف بسیار گستردهای از محصولات را شامل میشود. بسته به نوع پروژه ممکن است تعداد و نوع این تجهیزات متفاوت باشد.
مهمترین تجهیزات مورد استفاده در سیستمهای اتوماسیون صنعتی عبارتاند از:
- PLC
- HMI
- اینورتر
- سنسورها
- کنترلرها
- ماژولهای I/O
- منابع تغذیه صنعتی
- رلههای صنعتی
- تجهیزات شبکه صنعتی
- سوئیچهای صنعتی
- کانکتورها
- ترمینالها
- تجهیزات حفاظت
- تجهیزات اندازهگیری
- تجهیزات کنترل موتور
- تجهیزات تابلو برق
- تجهیزات ارتباطی صنعتی
هر یک از این تجهیزات وظیفه مشخصی در معماری اتوماسیون دارند و باید بر اساس نیاز واقعی پروژه انتخاب شوند.
PLC؛ قلب بسیاری از سیستمهای اتوماسیون صنعتی
یکی از مهمترین تجهیزات در سیستمهای اتوماسیون صنعتی، PLC یا Programmable Logic Controller است.
PLC اطلاعات را از ورودیهای سیستم دریافت کرده، برنامه کنترل را اجرا میکند و بر اساس منطق برنامه، خروجیهای مورد نیاز را فعال میکند.
برای مثال در یک خط تولید ممکن است:
سنسور → PLC → موتور
به این صورت عمل کند که سنسور وضعیت یک قطعه را تشخیص دهد، PLC اطلاعات را پردازش کند و سپس فرمان روشن یا خاموش شدن موتور را صادر کند.
هنگام انتخاب PLC باید عواملی مانند موارد زیر بررسی شود:
- تعداد ورودیها
- تعداد خروجیها
- نوع ورودی و خروجی
- دیجیتال یا آنالوگ بودن سیگنال
- سرعت پردازش
- حافظه
- پروتکلهای ارتباطی
- قابلیت توسعه
- شرایط محیطی
- نوع کاربرد
به همین دلیل نمیتوان یک PLC را برای تمام پروژهها مناسب دانست.
HMI چیست و چه نقشی در اتوماسیون دارد؟
HMI یا Human Machine Interface رابط میان اپراتور و سیستم کنترل است.
اپراتور میتواند از طریق HMI اطلاعات فرآیند را مشاهده کرده و در صورت نیاز فرمانهای مشخصی را به سیستم ارسال کند.
برای مثال در یک صفحه HMI میتوان مواردی مانند:
- وضعیت موتور
- دمای فرآیند
- فشار
- سرعت
- تعداد تولید
- هشدارها
- خطاها
- وضعیت تجهیزات
را نمایش داد.
استفاده از HMI باعث میشود کاربر بتواند وضعیت سیستم را بدون نیاز به دسترسی مستقیم به PLC یا تجهیزات کنترلی مشاهده و مدیریت کند.
اینورتر در اتوماسیون صنعتی
اینورتر یا درایو فرکانس متغیر (VFD) یکی دیگر از تجهیزات پرکاربرد در اتوماسیون صنعتی است.
اینورتر در بسیاری از کاربردها برای کنترل سرعت و عملکرد موتورهای الکتریکی مورد استفاده قرار میگیرد.
با استفاده از اینورتر میتوان پارامترهایی مانند سرعت موتور را متناسب با نیاز فرآیند کنترل کرد.
از کاربردهای رایج اینورتر میتوان به موارد زیر اشاره کرد:
- نوار نقاله
- پمپ
- فن
- کمپرسور
- ماشینآلات صنعتی
- سیستمهای انتقال مواد
- خطوط تولید
انتخاب اینورتر باید بر اساس مشخصات موتور و شرایط کاری انجام شود.
سنسورهای صنعتی
سنسورها وظیفه دریافت اطلاعات از محیط و فرآیند صنعتی را بر عهده دارند.
در واقع اگر PLC را مغز سیستم کنترل بدانیم، سنسورها یکی از مهمترین منابع دریافت اطلاعات برای این مغز هستند.
سنسورها میتوانند پارامترهای مختلفی را تشخیص دهند؛ از جمله:
- حضور یا عدم حضور قطعه
- فاصله
- دما
- فشار
- سطح
- موقعیت
- سرعت
- جریان
- نور
- حرکت
انتخاب سنسور مناسب به نوع فرآیند، محیط نصب، فاصله تشخیص، نوع خروجی و سایر مشخصات فنی بستگی دارد.
ماژولهای I/O
ماژولهای Input/Output یا I/O امکان ارتباط کنترلر با تجهیزات مختلف سیستم را فراهم میکنند.
ورودیها اطلاعات را از تجهیزات میدانی دریافت میکنند و خروجیها فرمانهای کنترلی را به تجهیزات مختلف ارسال میکنند.
I/Oها میتوانند شامل:
- Digital Input
- Digital Output
- Analog Input
- Analog Output
باشند.
در پروژههای بزرگتر ممکن است از I/Oهای توسعهیافته و Remote I/O نیز استفاده شود.
منبع تغذیه صنعتی
یکی از تجهیزات مهمی که گاهی در طراحی سیستم اتوماسیون نادیده گرفته میشود، منبع تغذیه صنعتی است.
بسیاری از تجهیزات کنترلی برای کارکرد صحیح به یک منبع تغذیه DC پایدار نیاز دارند.
برای مثال ممکن است PLC، سنسورها، رلهها و سایر تجهیزات کنترلی از یک سیستم 24VDC استفاده کنند.
در انتخاب منبع تغذیه باید موارد زیر بررسی شود:
ولتاژ ورودی → ولتاژ خروجی → جریان خروجی → توان → شرایط محیطی → نوع نصب
ظرفیت منبع تغذیه نیز باید با مجموع مصرف تجهیزات هماهنگ باشد و در طراحی آن حاشیه اطمینان مناسب در نظر گرفته شود.
تجهیزات شبکه صنعتی
در سیستمهای اتوماسیون مدرن، ارتباط بین تجهیزات اهمیت بسیار زیادی دارد.
PLC، HMI، درایوها، Remote I/O، کامپیوترهای صنعتی و سایر تجهیزات ممکن است از طریق شبکه صنعتی با یکدیگر ارتباط داشته باشند.
بسته به معماری سیستم میتوان از تجهیزات مختلفی مانند:
- Industrial Ethernet
- سوئیچ صنعتی
- تجهیزات ارتباط سریال
- Gateway
- تجهیزات Wireless صنعتی
استفاده کرد.
انتخاب تجهیزات شبکه باید بر اساس پروتکل، سرعت، تعداد پورت، شرایط محیطی، فاصله و نیازهای پروژه انجام شود.
رله و تجهیزات کنترل صنعتی
رلهها نیز در بسیاری از تابلوهای کنترل و سیستمهای اتوماسیون استفاده میشوند.
رله میتواند برای جداسازی مدار کنترل از مدار قدرت، سوئیچ کردن بار یا ایجاد منطق کنترلی مورد استفاده قرار گیرد.
در کنار رلهها، تجهیزات دیگری مانند:
- رله حالت جامد
- تایمر
- کنترلر
- کنتاکتور
- تجهیزات حفاظتی
نیز ممکن است در ساختار یک سیستم اتوماسیون مورد استفاده قرار گیرند.
ترمینال و تجهیزات اتصال
یک سیستم اتوماسیون صنعتی تنها از PLC و HMI تشکیل نشده است.
نحوه اتصال تجهیزات به یکدیگر نیز اهمیت بسیار زیادی دارد.
ترمینالها، کانکتورها و تجهیزات اتصال باعث میشوند سیمکشی تابلو منظمتر، قابل شناسایی و قابل تعمیر باشد.
در تابلوهای صنعتی، انتخاب ترمینال باید بر اساس مواردی مانند:
- سطح مقطع سیم
- جریان
- ولتاژ
- روش اتصال
- نوع نصب
- شرایط محیطی
انجام شود.
تجهیزات اتوماسیون صنعتی چه کاربردی دارند؟
اتوماسیون صنعتی در صنایع مختلف مورد استفاده قرار میگیرد.
از جمله:
صنایع غذایی
برای کنترل خطوط تولید، بستهبندی، نوار نقاله و فرآیندهای مختلف.
صنایع دارویی
برای کنترل دقیق فرآیندها و پایش تجهیزات.
صنایع نفت، گاز و پتروشیمی
برای کنترل فرآیندهای صنعتی و تجهیزات مختلف.
صنایع فولاد و معدن
برای کنترل ماشینآلات، موتورهای صنعتی و خطوط تولید.
صنایع خودروسازی
برای اتوماسیون خطوط مونتاژ و فرآیندهای تولید.
صنایع بستهبندی
برای کنترل سرعت، موقعیت، شمارش و فرآیند بستهبندی.
صنایع آب و فاضلاب
برای کنترل پمپها، سطح، فشار و سایر فرآیندهای مرتبط.
تولید ماشینآلات صنعتی
برای طراحی سیستمهای کنترل و اتوماسیون ماشینآلات.
مزایای استفاده از تجهیزات اتوماسیون صنعتی
استفاده صحیح از اتوماسیون صنعتی میتواند مزایای مختلفی برای یک مجموعه صنعتی ایجاد کند.
افزایش دقت
کنترل فرآیندها توسط سیستمهای اتوماتیک میتواند خطاهای ناشی از کنترل دستی را کاهش دهد.
افزایش بهرهوری
اتوماسیون میتواند امکان کنترل بهتر فرآیند و استفاده مؤثرتر از تجهیزات را فراهم کند.
کاهش خطا
سیستمهای کنترلی میتوانند فرآیندها را براساس منطق برنامهریزیشده اجرا کنند.
کنترل و پایش بهتر
اپراتور میتواند اطلاعات فرآیند را از طریق HMI یا سیستمهای مانیتورینگ مشاهده کند.
امکان ثبت اطلاعات
در سیستمهای پیشرفتهتر میتوان اطلاعات تولید و عملکرد تجهیزات را ثبت و تحلیل کرد.
افزایش قابلیت توسعه
یک سیستم اتوماسیون اصولی میتواند امکان توسعه و اضافه کردن تجهیزات جدید را فراهم کند.
چگونه تجهیزات اتوماسیون صنعتی مناسب را انتخاب کنیم؟
یکی از مهمترین اشتباهات در خرید تجهیزات اتوماسیون، انتخاب محصول تنها براساس برند یا قیمت است.
قبل از انتخاب باید مشخصات پروژه کاملاً بررسی شود.
۱. مشخص کردن نوع فرآیند
ابتدا باید مشخص شود تجهیز دقیقاً در چه فرآیندی استفاده خواهد شد.
۲. مشخص کردن نیازهای الکتریکی
ولتاژ، جریان، توان و نوع سیگنال باید مشخص شود.
۳. بررسی تعداد ورودی و خروجی
بهخصوص هنگام انتخاب PLC و I/O.
۴. بررسی پروتکل ارتباطی
اگر تجهیزات باید با یکدیگر ارتباط داشته باشند، سازگاری پروتکل اهمیت زیادی دارد.
۵. بررسی شرایط محیطی
دما، رطوبت، گردوغبار، لرزش و سایر شرایط محیطی میتوانند روی انتخاب تجهیز تأثیر بگذارند.
۶. بررسی قابلیت توسعه
اگر احتمال توسعه خط تولید وجود دارد، بهتر است تجهیزات قابلیت توسعه مناسبی داشته باشند.
۷. بررسی اصالت کالا
در تجهیزات صنعتی، اصالت و تطابق کد فنی محصول با مشخصات اعلامشده اهمیت زیادی دارد.
برندهای تجهیزات اتوماسیون صنعتی
در بازار اتوماسیون صنعتی برندهای مختلفی فعالیت میکنند و هرکدام در گروههای مشخصی از محصولات تخصص دارند.
از برندهای شناختهشده این حوزه میتوان به مواردی مانند:
- OMRON
- Phoenix Contact
- Siemens
- Schneider Electric
- Mitsubishi Electric
- ABB
- و سایر برندهای تخصصی
اشاره کرد.
اما انتخاب برند باید براساس نوع تجهیز، پروژه، سازگاری سیستم، موجودی، خدمات و بودجه انجام شود.
به عنوان مثال ممکن است یک برند برای PLC انتخاب مناسبی باشد اما برای ترمینال یا تجهیزات شبکه، گزینه دیگری انتخاب شود.
تجهیزات اتوماسیون صنعتی امرن
OMRON یکی از برندهای شناختهشده در حوزه اتوماسیون صنعتی است و محصولات متنوعی در زمینه کنترل و اتوماسیون ارائه میکند.
از جمله تجهیزات این برند میتوان به:
- PLC
- HMI
- سنسورها
- کنترلرها
- رلهها
- منابع تغذیه
- تجهیزات کنترل حرکت
- تجهیزات اتوماسیون
اشاره کرد.
اگر در پروژه از تجهیزات OMRON استفاده میشود، بهتر است انتخاب سایر تجهیزات نیز از نظر ارتباط، ولتاژ، پروتکل و سازگاری فنی بررسی شود.
تجهیزات اتوماسیون صنعتی فونیکس کنتاکت
Phoenix Contact نیز یکی از برندهای مهم در حوزه مهندسی برق و اتوماسیون صنعتی است.
این برند محصولاتی مانند:
- PLC
- I/O
- ترمینال
- کانکتور
- منبع تغذیه
- تجهیزات شبکه
- تجهیزات حفاظت
- تجهیزات اتصال
ارائه میکند.
با توجه به تنوع این محصولات، Phoenix Contact میتواند در بخشهای مختلف یک تابلو یا سیستم اتوماسیون مورد استفاده قرار گیرد.
قیمت تجهیزات اتوماسیون صنعتی
قیمت تجهیزات اتوماسیون صنعتی عدد ثابتی نیست و به نوع تجهیز و مشخصات فنی آن بستگی دارد.
برای مثال قیمت یک PLC به عواملی مانند:
- برند
- سری
- CPU
- تعداد I/O
- قابلیت ارتباطی
- ظرفیت حافظه
- قابلیت توسعه
وابسته است.
قیمت یک اینورتر نیز به عواملی مانند:
- توان موتور
- ولتاژ
- جریان
- نوع کاربرد
- قابلیتهای کنترلی
وابسته خواهد بود.
بنابراین برای استعلام قیمت دقیق، باید ابتدا نوع تجهیز و کد فنی مورد نیاز مشخص شود.
خرید تجهیزات اتوماسیون صنعتی
خرید تجهیزات اتوماسیون صنعتی با خرید یک کالای عمومی متفاوت است.
در این حوزه، صرفاً ارزانترین محصول لزوماً بهترین انتخاب نیست.
یک تجهیز باید از نظر:
مشخصات فنی + سازگاری + کیفیت + اصالت + شرایط پروژه + امکان تأمین قطعات
بررسی شود.
به همین دلیل توصیه میشود قبل از خرید، مشخصات فنی پروژه در اختیار تأمینکننده قرار گیرد.
خرید تجهیزات اتوماسیون صنعتی از پایکار بنیان
در پایکار بنیان هدف تنها تأمین یک محصول نیست؛ بلکه انتخاب تجهیز متناسب با نیاز واقعی پروژه اهمیت دارد.
برای استعلام و انتخاب تجهیزات میتوانید اطلاعاتی مانند:
- نام تجهیز
- برند مورد نظر
- کد فنی
- کاربرد
- ولتاژ
- جریان
- توان
- تعداد مورد نیاز
- مشخصات موتور یا دستگاه
- پروتکل ارتباطی
را ارائه کنید.
در صورتی که کد دقیق محصول را نمیدانید، ارائه اطلاعات فنی پروژه میتواند به انتخاب گزینه مناسب کمک کند.
چرا انتخاب صحیح تجهیزات اتوماسیون مهم است؟
در یک سیستم اتوماسیون، تجهیزات بهصورت مستقل کار نمیکنند.
برای مثال:
سنسور → PLC → شبکه → HMI → اینورتر → موتور
همگی با یکدیگر در ارتباط هستند.
اگر یکی از تجهیزات بهدرستی انتخاب نشده باشد، ممکن است کل سیستم با مشکل مواجه شود.
بنابراین طراحی و انتخاب تجهیزات باید بهصورت سیستمی انجام شود، نه اینکه هر تجهیز بهصورت جداگانه و بدون توجه به معماری کلی پروژه انتخاب شود.
جمعبندی
تجهیزات اتوماسیون صنعتی مجموعهای گسترده از تجهیزات کنترلی، الکتریکی، الکترونیکی و ارتباطی هستند که برای کنترل و مدیریت فرآیندهای صنعتی مورد استفاده قرار میگیرند.
PLC، HMI، اینورتر، سنسور، I/O، منبع تغذیه، رله، تجهیزات شبکه، ترمینال و تجهیزات حفاظتی تنها بخشی از این تجهیزات هستند.
انتخاب صحیح این محصولات باید براساس نوع کاربرد، مشخصات فنی، شرایط محیطی، معماری سیستم، قابلیت توسعه و سازگاری تجهیزات انجام شود.
اگر قصد خرید تجهیزات اتوماسیون صنعتی دارید، بهتر است قبل از انتخاب محصول، نیاز فنی پروژه مشخص شود تا تجهیزی انتخاب شود که علاوه بر عملکرد مناسب، امکان توسعه و نگهداری مطلوب سیستم را نیز فراهم کند.
